Спроектировать КП системы телемеханики ЛИСНА-В
Необходимо спроектировать систему телемеханики ЛИСНА-В, но только ту часть, что относится к контрольному пункту.
Критерій завершення
Задание будет считаться выполненным, когда будут подключены все блоки, проверена их работоспособность и написана пояснительная записка.
-
Спроектировать Линейный Триггер
Линейный триггер, предназанчен для раздвоения командной серии и посылкой второй части на блок селекции и синхронизации и на блок контроля и защиты. То есть, в один и тот же момент, серия будет и проверяться на искажения и выполнять свои прямые функции
-
Спроектировать Распределитель

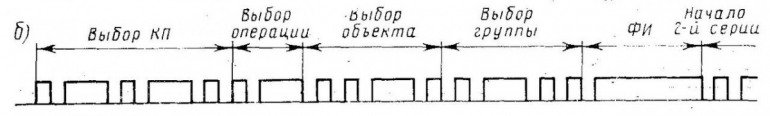

Было решено, что сначала будет спроектирован распределитель. Так как это оновной и самый важный элемент схемы. Сложность его проектирования состоит в том, что исходя из командной серии, для выбора порядкового номера Контрольного Пункта, неоходимо сразу же поймать две единицы.
![]()
-
Проектирование блоков КП
Начать проектирование в Simulinke блоков ТУ-ТС контрольного пункта
![]()
-

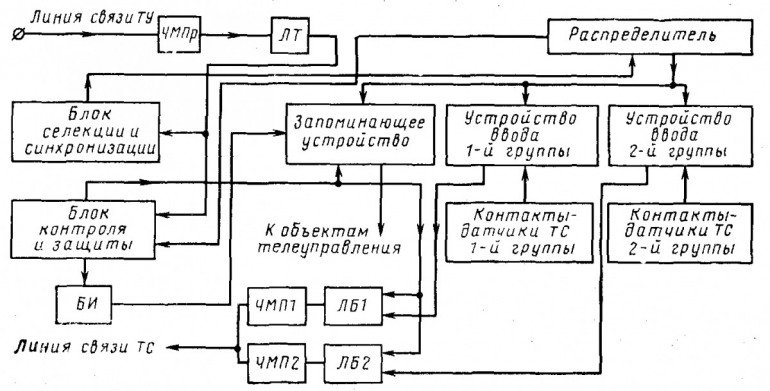

Разобрать структурную схему
Найти и разобраться с общей схемой работы контрольного пункта.
![]()
-
Спроектировать БСиС и БКЗ
Необходимо спроектировать две защиты: Блок Селекции и Синхронизации и Блок Контроля и Защиты
Основной сложностью является то, что в отличие от МСТ-95 (изученная ранее), тут применяется совершенно иной способ синхронизации и защиты. -
Спроектировать Запоминающее Устройство
Запоминающее устройство необходимо для принятие второй серии и сравнения ее с первой. То есть, получается, что если серии идентичны, то системе разрешено выполнять какие либо действия, а если серии разнятся, то система будет блокирована.
-
Подключить все блоки
Создать условия для корректной работы всех блоков и соединить их. Не забыв про оконечные условия выхода сигнала из КП.
-
Написать пояснительную записку
Описать работоспособность всех блоков и КП в целом.
-
Забрать деньги, за выполненную работу
